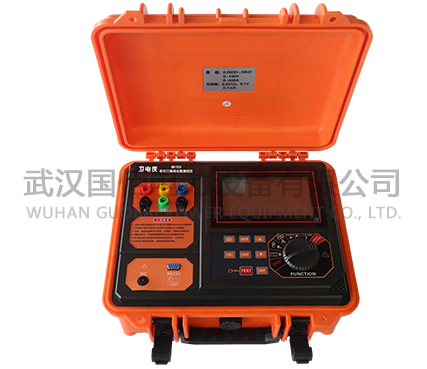

卫电侠GB1025双钳口接地电阻测试仪：多法融合与抗干扰技术在接地测量中的应用分析

引言

在电力系统、防雷接地及工业电气设备的检测与维护中，接地电阻、土壤电阻率及漏电流的测量是评估接地系统安全性与可靠性的关键指标。面对复杂电磁环境、多样化接地结构（如网状接地、大型引下线系统）及现场干扰电压，传统测量方法往往面临操作繁琐、需断开并联接地电极、抗干扰能力不足等挑战。卫电侠GB1025双钳口接地电阻测试仪基于FFT（快速傅立叶变换）与AFC（自动频率控制）技术，集成精密四线法、三线法、简易二线法、选择法及双钳法，为技术人员提供了一套具备较强环境适应性与重复测试一致性的解决方案。

一、核心技术架构与测量方法

1. 多法融合测量体系

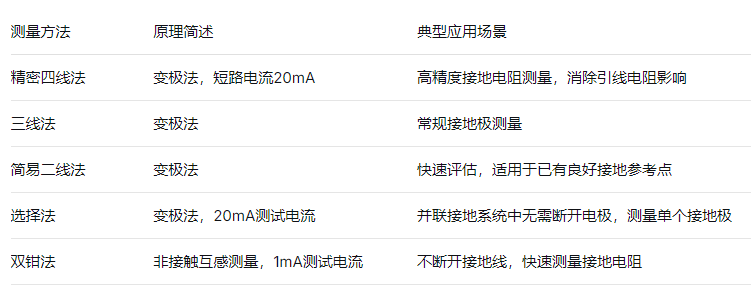

GB1025支持以下五种测量模式，适应不同现场条件：

其中，选择法与双钳法均实现了并联接地测量时无需断开任何接地电极，显著提升了复杂接地网络（如通信基站、变电站地网）的检测效率。

2. 抗干扰与信号处理技术

●   FFT（快速傅立叶变换）：从混合信号中提取有效频率分量，抑制谐波及杂散噪声。

●   AFC（自动频率控制）：测试频率可在128Hz/111Hz/105Hz/94Hz之间自动切换，避开工频（50Hz/60Hz）及其倍频干扰。

●   干扰电压识别：当干扰电压高于5V时，仪表显示“NOISE”符号，提示测试环境存在较强干扰，并依靠上述技术保持测量稳定性。

上述技术组合使GB1025在强电磁场环境（如变电站、高压输电线附近）下仍能保持测量的重复一致性。

二、关键参数与技术指标分析

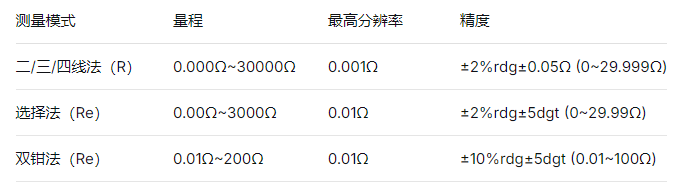

1. 接地电阻量程与分辨率

技术解读：

●   四线法最高分辨率达到0.001Ω，可检测微小接地电阻变化，适用于要求较高的接地系统验收。

●   双钳法精度相对较低（±10%~±20%），但优势在于无需打桩、不断开接地引下线，适用于快速排查或无法布置辅助电极的场合。

●   辅助接地电阻测试功能可检测rC及rP（辅助接地棒电阻），确保测量条件满足要求（100R+rC<50kΩ，100R+rP<50kΩ）。

2. 交流电流与漏电流测量

●   量程：AC 0.00mA~600.0A

●   分辨率：0.01mA

●   精度：±2%rdg±3dgt

●   测量原理：平均值整流（钳形）

该功能可用于检测接地线中的泄漏电流、不平衡电流，辅助判断接地系统是否存在异常通路或绝缘劣化。

3. 土壤电阻率测量（温纳四极法）

●   计算公式：ρ = 2πaR（a为电极间距，1m~100m可调）

●   分辨率：从0.01Ω（0~99.99Ω）至1kΩ（1000kΩ~9000kΩ）自动切换

●   精度：由接地电阻R的测量精度决定

土壤电阻率是设计接地系统的核心参数，GB1025支持1m至100m的电极间距范围，可满足从小型独立接地极到大型变电站地网的勘测需求。

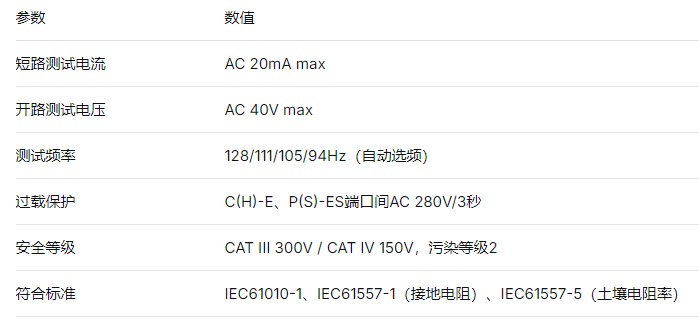

4. 测试信号与安全指标

注：20mA的测试电流与40V开路电压符合人体安全限值，同时兼顾了测量信噪比。

三、结构设计与现场适用性

1. 机械与电气防护

●   主机箱体：聚丙烯（PP）添加复合填充料一次注塑成形，箱体可承受约200kg压力，适用于现场运输与堆叠。

●   电流钳口径：Φ52mm，可钳住大型接地引下线（如变电站、铁塔接地扁钢）。

●   电流钳匝比：1000:1，保证测量精度与动态范围。

●   绝缘电阻：电路与外壳间≥20MΩ（500V测试）

●   耐压：AC 3700V/rms（电路与外壳之间）

2. 电源与续航

●   电池：DC 7.4V / 1.8Ah 可充电锂电池

●   测量次数：≥5000次（短路测试，测1次停30秒工况）

●   功耗：测量状态≤150mA（背光关闭），待机≤25mA

●   自动关机：开机15分钟后无操作自动关闭

3. 数据管理

●   存储容量：2000组数据，带“MEM”指示及满存“FULL”提示

●   通讯接口：USB，配套数据软件可实现读取、查阅、保存、报表及打印

●   数据查阅：支持现场“READ”模式回看历史记录

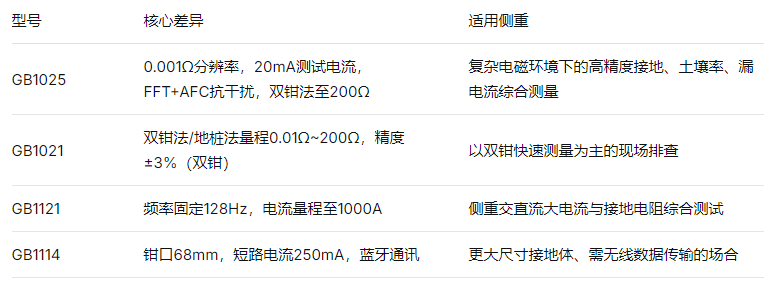

四、与同系列其他型号的对比（选型参考）

技术人员的选型逻辑：

●   需要抗干扰、高分辨率、土壤电阻率测量 → GB1025

●   仅需双钳快速测接地，无需高分辨率 → GB1021

●   需测量1000A大电流且接受固定频率 → GB1121

●   钳口需超过60mm并要求蓝牙传输 → GB1114

五、现场应用注意事项

1.双钳法测量时：若CT2钳接收电流信号低于0.5mA，仪表会显示低电流符号，此时应检查电流钳的钳入方向及钳口闭合情况。

2.干扰电压高于5V：仪表显示“NOISE”，建议采用自动选频模式（128/111/105/94Hz）或更换测试时间以避开强干扰时段。

3.辅助接地电阻过大：当rC或rP导致100R+rC≥50kΩ时，应改善辅助接地棒的打入深度或位置。

4.并联接地系统：选择法无需断开其他接地极，但需使用电流钳作为传感器，注意钳入方向与极性。

5.电压限制：线路电压应低于AC 100V方可使用接地电阻测量功能。

结论

卫电侠GB1025双钳口接地电阻测试仪通过集成四线法、三线法、二线法、选择法及双钳法，配合FFT与AFC抗干扰技术，在复杂电磁环境和多样化接地结构下提供了从0.001Ω到30000Ω的宽量程接地电阻测量能力，同时具备土壤电阻率、漏电流、接地电压等综合参数测试功能。其聚丙烯高强度箱体、Φ52mm大口径电流钳及2000组数据存储设计，适用于电力、电信、气象、油田、建筑及防雷检测等现场技术工作。技术人员在选型时应根据是否需高频抗干扰、是否需测量土壤电阻率、钳口尺寸要求及通讯方式等实际工况，优先考虑GB1025所代表的综合测量能力。
