GB1056高压绝缘电阻测试仪技术原理与电力现场应用全解析

在电力系统运维与设备全生命周期管理中，绝缘性能是衡量变压器、高低压开关装置、电力线缆、驱动电机等核心设备健康状态的核心指标。绝缘受潮、老化劣化、局部工艺缺陷等隐性问题，若无法在早期被识别，极易逐步发展为绝缘击穿、相间短路等恶性故障，引发设备损毁、电网停运，甚至造成人身安全事故。

绝缘电阻测试作为电气预防性试验的基础检测项目，通过量化试品对地、相邻导体间的绝缘水平，可提前检出设备内部绝缘隐患，验证系统投运前的绝缘完整性，是保障电力系统安全稳定运行的关键技术手段，目前在欧盟等地区已成为民用与工业电气系统的强制性检测项目。绝缘电阻测试仪也常被称为数字兆欧表、高压兆欧表、绝缘表、数字摇表等，是电力试验班组的必备检测设备。本文以 GB1056 型绝缘电阻测试仪为核心，从技术参数、功能特性、选型逻辑、实操要点四个维度展开专业解析，为一线电力技术人员提供设备学习与现场应用参考。

一、绝缘电阻测试的技术价值与应用场景

绝缘电阻测试的核心原理，是向被测设备施加稳定的直流高压，采集通过绝缘介质的微泄漏电流，通过欧姆定律换算得到绝缘电阻值，以此评估绝缘介质的完好程度。在电力系统的不同阶段，该测试均具备不可替代的作用：

1.投运前绝缘验证：系统正式加电前开展绝缘测试，可排查设备运输、安装过程中产生的绝缘损伤，确认系统绝缘健全性，从源头降低投运故障风险，提升系统运行可靠性。

2.隐性缺陷早期预警：测试可有效发现制造工艺瑕疵、绝缘受潮、局部老化等隐性问题。这类缺陷在设备正常运行状态下难以被察觉，却会持续劣化绝缘性能，最终引发突发故障；定期开展绝缘测试可实现缺陷早发现、早处理。

3.故障快速定位排查：当系统发生绝缘类故障时，通过分段开展绝缘电阻测试，可快速隔离故障部件，缩小检修范围，缩短故障停电时长，降低停电损失。

该测试的覆盖范围包含电力变压器、高低压开关柜、电力电缆、异步电动机、发电机等几乎所有电气设备，贯穿设备出厂检测、安装调试、运维巡检、故障检修全流程。

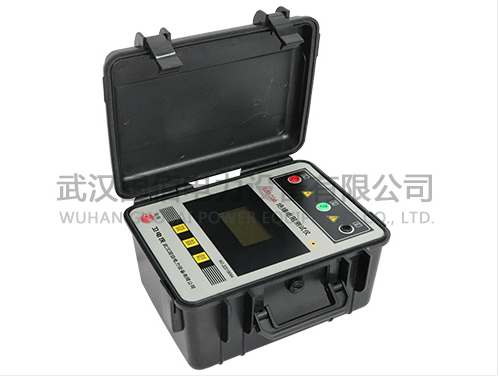

二、GB1056 绝缘电阻测试仪核心技术参数解读

设备的技术参数直接决定其测试能力与适用场景，以下针对 GB1056 型仪器的关键参数进行专业拆解，明确各参数的工程意义：

1. 环境适配性能

   设备工作温度范围为 - 10℃～+50℃（相对湿度 85% RH），贮存温度范围为 - 15℃～+55℃（相对湿度 90% RH），宽温宽湿的设计可适配我国大部分地区的户外现场作业与室内试验室场景，满足变电站、配电房、户外杆塔等不同环境的测试需求。

2. 本体安全性能

   仪器测量线路与外壳之间的本体绝缘电阻≥50MΩ，可承受 AC 10kV/50Hz 历时 1 分钟的工频耐压试验，从硬件层面保障操作人员在高压测试过程中的人身安全，符合高压测试仪器的强制安全设计规范。

3. 供电系统设计

  设备支持双供电模式：既适配 220V±10%、50/60Hz 的市电供电，满足试验室、配电房等有电源场景的长时间使用；同时内置 14.8V 可充电锂离子电池，支持户外无电源场景的便携作业，适配电力现场多样化的作业条件。

4. 测试量程与精度特性

   GB1056 覆盖 0.25kV、0.5kV、1kV、2.5kV、5kV、10kV 六档额定测试电压，可匹配从低压配电设备到高压电气设备的全电压等级测试需求，符合电力试验规程对不同电压等级设备的测试电压要求。在测量精度上，仪器按量程分为两个误差区间，兼顾常规测试的精度与大量程的覆盖能力：

• 高精度区间（误差 10% RDG）：5kV/10kV 档覆盖 1MΩ～50GΩ，2.5kV 档覆盖 1MΩ～50GΩ，1kV 档覆盖 0.2MΩ～20GΩ，0.5kV 档覆盖 0.2MΩ～10GΩ，0.25kV 档覆盖 0.2MΩ～5GΩ，满足绝大多数常规设备的绝缘测试精度要求。

• 大量程区间（误差 20% RDG）：5kV/10kV 档最高可支持 50GΩ～4000GΩ 的超大电阻测量，可应对高绝缘等级设备、特殊绝缘材料的测试需求。

此外，仪器测试电压精度控制在 - 10%～+20% 范围内，电压测量精度为 5%+10V；当负载阻值不低于量程 1% 时，可保证输出电压稳定性，确保测试数据的重复性与可信度。

5. 输出能力与物理参数

   仪器输出短路电流≥5mA，针对电缆、变压器等容性试品，可实现快速升压，缩短容性充电时间，显著提升现场测试效率，同时保证低绝缘电阻下的测试准确性。设备整机尺寸为 270×220×150mm，重量 3kg，兼顾测试性能与便携性，适合单人现场搬运与操作。

三、设备功能特性与安全设计优势

GB1056 型绝缘电阻测试仪在功能设计上充分贴合电力现场作业需求，围绕测试准确性、操作安全性、使用便捷性打造了多项核心功能：

   1.标准化多档位电压输出严格遵循电力试验安全标准设计，提供 250V、500V、1000V、2500V、5000V、10000V 六档固定输出电压，完全覆盖国标试验规程要求的测试电压等级，无需额外调试即可匹配不同设备的测试规范。

   2.全回路自检与短路保护设备内置开机自检功能，可自动检测测量回路通断与硬件功能完整性，避免因仪器自身故障导致测试数据失真，保障测试结果有效性。同时具备硬件级短路保护功能，当试品发生短路、泄漏电流过大时，仪器自动停止高压输出，保护内部电路不受冲击损坏。

   3.容性试品自动放电针对变压器、长电缆等大容量容性试品，测试完成后仪器可自动对试品残余电荷进行放电，无需人工手动放电操作，大幅降低现场作业的触电风险，尤其适合大容量、高电设备的测试场景。

   4.高压告警与状态可视化升压过程中蜂鸣器持续发出警示音，主动提醒现场人员设备处于高压输出状态，保持安全距离；测试完毕后高压断开，警示音自动停止。同时仪器实时显示工作状态，通过 Check（自检）、Wait（等待测量）、Start（测量中）、END（测量结束）等明确的状态标识，让操作人员清晰掌握测试进度，规范操作流程。

   5.智能电源管理内置电池电量实时显示功能，具备欠压报警与智能充电管理，避免作业中因电量不足意外中断测试。同时配备 10 分钟无操作自动关机功能，降低户外作业的无效电量消耗，延长电池续航时间。

四、全系列绝缘电阻测试仪选型逻辑

针对不同的测试场景与功能需求，绝缘电阻测试仪形成了完整的产品序列。技术人员可从以下三个维度，匹配最适配的设备型号：

1. 按测试功能需求选型

•    基础绝缘测量型：代表型号为 GB1056（10kV 不带吸收比）、GB1052、GB1050，仅支持基础绝缘电阻测量，操作逻辑简单、性价比高，适用于常规预防性试验、快速绝缘排查、配电巡检等基础场景。

•    吸收比 / 极化指数型：代表型号为 GB1055（10kV 带吸收比）、GB1063、GB1061，可全自动完成绝缘电阻、吸收比、极化指数测量，能够更精准地评估绝缘受潮、老化程度，是变压器、发电机等大型高压设备试验的主流选型。

•    多功能综合型：代表型号为 GB1064、GB1062、GB1065，除核心绝缘测试外，集成电容测量、交直流电压测量功能，配备 USB 接口可连接电脑导出测试数据，适合综合试验班组与试验室使用。

2. 按便携性与使用场景选型

•   手持式便携型：代表型号为 GB3701、GB3702，体积小、重量轻，采用干电池或充电电池供电，适合配电巡检、户外高空作业等对便携性要求高的场景。

•   箱式大功率型：代表型号为 GB3706、GB3704、GB3703，采用箱式结构，防护等级高、输出能力强、功能完善，适合固定试验室、变电站例行试验等固定场景使用。

3. 按测试电压与量程选型

  低压配电设备、二次回路测试，可选择 250V-2500V 输出的设备；10kV 及以上高压设备、电力电缆、主变压器测试，需选择 5kV-10kV 输出电压的型号；超高压设备或特殊绝缘材料测试，可根据绝缘电阻量级，选择对应高阻测量范围的型号。

五、现场测试操作技术要点

为保障测试安全与数据准确性，使用该类仪器开展现场测试时，需注意以下核心技术要点：

   1.测试前安全准备测试前必须确认被测设备完全断电、充分放电，并与其他运行设备断开连接，拆除所有对外接线，确保试品处于孤立无电状态。清洁试品绝缘表面，避免表面脏污、受潮形成表面泄漏电流，干扰测试结果。

   2.接线规范要求高压测试线与接地端需可靠连接，测试线应悬空布置，避免与地面、其他金属设备接触，降低杂散电流对测量精度的影响。接线完成后确认仪器处于自检就绪状态，再启动高压输出。

   3.容性设备测试注意事项针对电缆、变压器等大容量容性试品，需等待升压稳定、容性充电过程完成后再读取数据，避免因充电电流导致绝缘电阻读数偏低。测试结束后，必须确认仪器完成自动放电，再拆除测试接线，严禁未放电直接接触试品。

   4.环境因素修正环境温湿度会显著影响绝缘电阻数值，测试时需同步记录环境温湿度；对于不同温度下的测试结果，需按照电力试验规程进行温度换算，确保测试结果具备横向可比性。

绝缘电阻测试作为电气试验的基础项目，是保障电力设备安全运行的第一道防线。GB 系列绝缘电阻测试仪凭借完善的电压覆盖、可靠的安全设计、精准的测量性能，可适配电力行业多场景的绝缘测试需求。技术人员充分掌握设备技术特性、严格规范测试操作，可有效提升绝缘缺陷检出率，为电力系统的安全稳定运行提供可靠的技术支撑。
