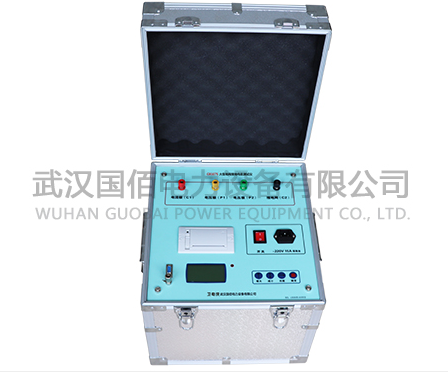

技术应用解析：卫电侠GB1075大型地网接地电阻测试仪的特性与选型对比

一、引言

在电力系统中，大型接地网是保障变电站、发电厂等电力设施安全运行的关键环节。接地电阻的准确测量，直接关系到接地系统的有效性评估与防雷保护性能的判断。传统工频大电流法（通常要求试验电流不低于30A）受电网工频干扰影响显著，且设备笨重、布线复杂，已难以满足现场测试对效率和精度的双重需求。在此背景下，采用异频抗干扰技术的大型地网接地电阻测试仪逐渐成为主流。本文以卫电侠GB1075为例，从技术原理、核心性能、功能定位三个维度进行剖析，并基于同系列选型数据对比其应用场景，为技术人员提供参考。

二、技术原理：异频法如何实现抗干扰

变电站地网测试面临的核心难点在于：现场存在强烈的50Hz工频干扰电压及地中杂散电流，若采用传统工频直接测量，干扰信号会叠加在有效测量信号上，导致数据漂移甚至无法读数。

GB1075依据异频测量原理设计。其测试电流为正弦波，频率可选择45Hz、55Hz等与工频相差5Hz的特定频率，或使用45/55Hz、55/65Hz等自动双变频模式。测试时，仪器向地网注入上述异频电流，并通过内部的微机处理与软硬件滤波技术，从复杂的干扰背景中提取出该特定频率下的电压与电流响应，再通过算法换算回50Hz下的等效阻抗值。

这种技术路线的优势在于：既保留了工频测量的等效性（频率偏移仅5Hz，电阻分量与电抗分量特性变化可忽略），又通过频域上的“频率避让”大幅衰减了工频干扰，使仪器具备在不停电条件下完成准确测量的能力。

三、核心性能参数分析

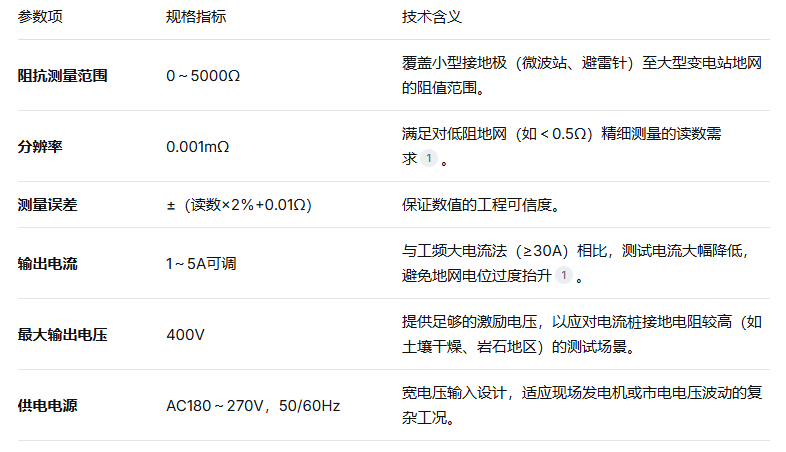

根据产品参数，GB1075的关键技术指标如下：

四、选型定位对比：GB1075在系列中的角色

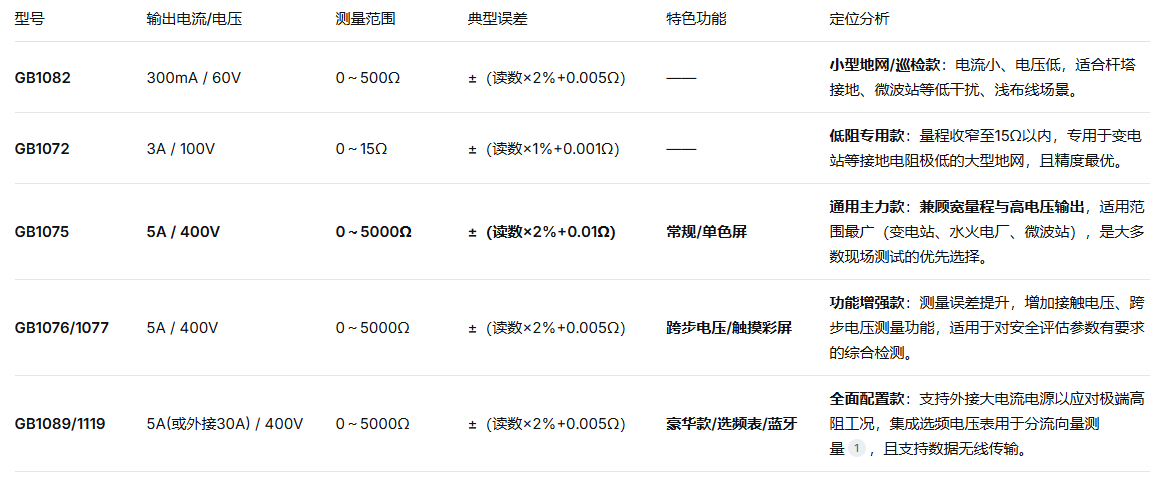

从产品选型一览表可见，该公司围绕不同应用需求构建了完整的产品矩阵，GB1075定位为高性价比常规款。

选型建议：若现场测试对象多变（涵盖高阻与低阻）、预算有限，GB1075因其5000Ω宽量程与5A/400V充沛驱动能力，是性价比最高的“万能钥匙”；若主测对象为单一大型超低阻地网，GB1072的窄量程设计反而能提供更小的读数误差；若需跨步电压等扩展功能或数据管理需求，则需向1076/1077及以上型号迁移。

五、现场应用中的关键优势

1.布线劳动量降低：采用5A电流而非传统的30A以上大电流，对测试电流线的线径要求显著降低（要求铜芯截面积≥1.5mm²），且无需粗重电缆，大幅减轻了现场布线劳动强度。

2.抗干扰能力强：能够在地网不断电、站内设备运行的情况下进行测量，规避了停电申请与倒闸操作带来的时间成本。

3.多参量测量能力：除接地阻抗外，通过配套软件与电极布置，可同时测量土壤电阻率、电流桩电阻、电压桩电阻等，为地网状态评估提供多维度数据。

六、结语

卫电侠GB1075大型地网接地电阻测试仪，以异频抗干扰技术为核心，在测量范围（0～5000Ω）、输出能力（5A/400V）与误差控制之间取得了平衡，是该系列中最具通用性的常规款代表。对于电力系统运维人员而言，理解其技术原理与选型表中的差异化定位，有助于根据实际的测试对象（变电站、微波站或高阻土壤环境）精准匹配设备，从而提升测试效率与数据可靠性。
