技术解析 | 从核心指标看GB1059绝缘电阻测试仪的定位与应用优势

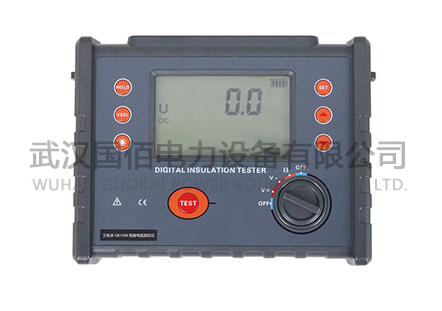

在电力设备的预防性维护与故障诊断中，绝缘电阻测试是评估设备绝缘状态基础且有效的手段之一。随着电力系统容量增大、电压等级提升，传统手摇式兆欧表在测试效率、数据准确性及功能多样性上已逐渐显现局限。以数字式、多电压输出为特征的现代绝缘电阻测试仪正成为主流。本文将以卫电侠GB1059绝缘电阻测试仪为技术样本，结合典型应用场景，对其核心性能指标进行解读与对比分析。

多电压等级输出与宽量程覆盖：适应多样化被试品

绝缘测试仪器的核心能力首先体现在其输出电压等级与测量范围上。不同电压等级的电气设备需匹配相应的测试电压，以保证绝缘检测的有效性并避免损坏设备绝缘。测试电压过低可能无法暴露缺陷，过高则可能造成不必要的绝缘应力甚至击穿。

GB1059提供5个额定测试电压等级：250V、500V、1000V、2500V、5000V。这一配置覆盖了从低压配电设备（如380V电动机，使用500V或1000V档）到中高压电力设备（如6kV、10kV电缆及变压器，需使用2500V或5000V档）的绝缘测试需求。相比市面上部分仅提供3-4个电压档位的同级别产品，GB1059的5档设计使其能更精准地适配不同电压等级的绝缘系统，尤其是5000V档位的存在，使其具备了对10kV及以上电压等级电力设备进行绝缘判定的能力。

在测量量程方面，该仪器的绝缘电阻测量范围为0.01MΩ～200GΩ。这一量程既能捕捉绝缘严重劣化时的低阻值，又能满足对良好绝缘体（如干燥清洁的高压电缆，其绝缘阻值可达数百兆欧乃至千兆欧以上）的高阻值测量需求。行业实践经验表明，优质高压电缆的绝缘电阻值常需达到GΩ级别，GB1059高达200GΩ的量程为其提供了充足的测量裕度，避免了因量程不足而产生的“OL”溢出指示。

吸收比与极化指数测量：诊断绝缘受潮与老化的工具

单纯的绝缘电阻值（R60s）提供的是某一时刻的绝缘状态快照，但对于分析绝缘材料的深层特性（如受潮、老化、脏污）则信息不足。吸收比（DAR，即R60s与R15s的比值）和极化指数（PI，即R10min与R1min的比值）是两个重要的衍生诊断参数。

对于大容量设备（如大型变压器、长电缆），其绝缘吸收过程较长，仅靠吸收比（1分钟/15秒）可能不足以反映问题，此时极化指数（10分钟/1分钟）是更为可靠的判据。

GB1059明确标示具备吸收比和极化指数测量功能，这表明其内部计时与计算逻辑能够自动完成这一诊断流程。这一功能使其超越了仅能测量即时绝缘电阻值的基础型仪表，为技术人员提供了更深入的绝缘状态评估手段。例如，一台油浸变压器的绝缘电阻测试中，若测得R60s值合格但吸收比低于1.3，或极化指数低于1.5，则提示绝缘可能存在受潮或老化问题，需进一步处理。

关键指标对比与分析

为更直观地评估GB1059的技术水平，将其在关键技术规格上与同领域典型产品进行对比分析。

输出电压等级数量：
GB1059配置5档测试电压，覆盖250V至5000V。市场上部分同级别产品仅提供4档甚至3档电压选择，在电压匹配的精细度上存在不足。以额定电压10kV的电力电缆为例，规程要求使用2500V或5000V测试电压，GB1059可灵活选择2500V档进行常规测试或5000V档进行耐压等级更高的检测，而电压档位较少的产品可能仅有5000V档可用，无法提供2500V这一过渡选项，在某些场合下可能对被测设备施加不必要的电压应力。

绝缘电阻量程上限：
GB1059的测量上限达到200GΩ。对比部分同类产品，其量程上限仅为20GΩ或2GΩ，在测试长距离高压电缆或大型变压器时可能面临超量程风险。当仪表显示“OL”时，技术人员无法判断绝缘是“高于量程上限”还是“真正无穷大”，这对设备绝缘状态的长期趋势分析构成干扰。GB1059的宽量程设计有效缓解了这一问题。

输出短路电流能力：
该仪器在5000V档位下的输出短路电流≥2mA。输出短路电流是衡量绝缘测试仪带载能力的重要参数，它决定了在测试低阻值绝缘或被试品存在较大表面泄漏电流时，测试电压能否维持在额定值附近。≥2mA的短路电流在同级产品中属于较好水平，确保了在测试较长电缆或受潮设备时电压输出的稳定性，避免因负载能力不足导致测试电压跌落，进而使测量值偏高而掩盖真实绝缘缺陷。

精度指标：
GB1059标称精度为±3%读数±5字。这一精度水平在工业级绝缘电阻测试仪中属于主流可靠级别，能够满足电力设备预防性试验规程中对测量准确度的要求。

功能完备性与操作便利性

GB1059在功能配置上体现了对现场测试需求的深入考量：

• 数据存储容量达500组：现场批量测试时无需频繁记录纸质数据，测试完成后可集中查阅，提升了测试效率。相比市场上常见的99组或200组存储容量，500组的设计更适应于变电站全站设备集中测试等大工作量场景。

• 报警功能：用户可设定绝缘电阻报警阈值，测试中若测量值低于设定值，仪表发出提示。这一功能在批量筛选不合格设备时尤为实用，操作人员无需逐一判读数值，降低了漏判与误判的风险。

• 自动关机：无操作约15分钟后自动关机，这一设计在电池供电的便携式仪表中有效延长了续航时间，避免了因忘记关机导致的电池耗尽。

• 背光显示：可控灰白屏背光，适应配电室、电缆隧道等光线不足的现场环境，保证读数清晰。

环境适应性与安全防护

电力现场测试环境通常较为恶劣，包括户外变电站的日晒雨淋、工业厂房的粉尘与振动、配电室的温湿度变化等。GB1059在产品结构上明确了防震、防尘、防潮设计，其工作温度范围为-10℃～+50℃，并满足IEC60529 IP54防护等级要求。IP54意味着仪表能够有效防尘并抵御来自各方向的有限喷水，这使其在户外条件下具备较好的可靠性。

在电气安全方面，该仪器满足IEC61010-1、IEC61557-1等安规标准，绝缘电阻≥50MΩ（1000V），耐压达AC 3kV/50Hz 1min，符合CAT III 300V应用等级。这些指标确保了仪表本身在测试过程中的安全性，不会因内部绝缘缺陷对操作人员构成威胁。

定位总结

综合上述分析，卫电侠GB1059绝缘电阻测试仪在5kV电压等级数字兆欧表中定位清晰：以5档电压输出满足从低压到中高压设备的全场景测试需求，以200GΩ量程覆盖绝大多数绝缘材料的电阻测量，以吸收比与极化指数功能支持深入诊断分析，以500组数据存储适应批量测试场景，并具备良好的环境适应性与电气安全等级。

对于电力系统变电检修、输配电电缆测试、大型电机变压器维护以及工矿企业电气预防性试验等应用场景，GB1059提供了一套功能完整、指标均衡的技术方案。与基础型绝缘测试仪相比，其在量程上限、电压档位丰富度、数据管理能力及诊断深度上具有明确的技术优势，适合作为电力设备绝缘状态评估的主力测试仪表。
