技术研讨：接地引下线导通测试的技术演进与GB1198方案解析

摘要： 电力设备接地装置的电气完整性是保障电力系统安全运行的关键环节。本文基于GB1198手持式接地引下线导通测试仪的技术参数与特性，结合电力行业标准要求，探讨其在接地导通测试中的应用优势与技术逻辑，为技术人员在设备选型与现场测试中提供参考。

一、引言

接地装置作为电力系统安全运行的根本保障，其电气完整性直接关系到设备与人员安全。根据DL/T475-2006《接地装置特性参数测量导则》及相关规程要求，应定期对接地引下线与主接地网之间的导通电阻进行检测。传统测试方法往往受限于设备体积、供电方式及抗干扰能力等因素，现场操作存在诸多不便。

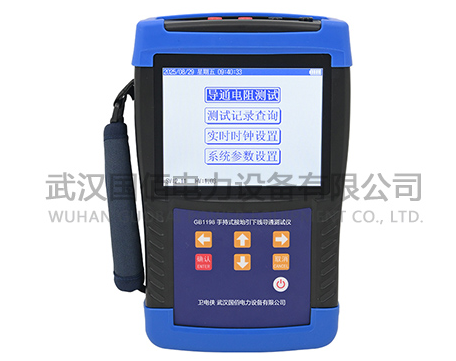

GB1198手持式接地引下线导通测试仪正是在此背景下推出的一款创新型产品，本文从技术规格、应用场景及操作便利性等维度进行技术解析。

二、设备定位与行业标准

接地导通测试的核心目的在于验证接地引下线与地网连接点是否存在锈蚀、断裂等导致电阻增大的隐患。依据GB50150-2016《电气装置安装工程电气设备交接试验标准》，接地网电气完整性测试的直流电阻值不宜大于0.05Ω。DL/T475-2006则规定应选用专用仪器进行测量，仪器分辨率应为1mΩ，准确度不低于1.0级。

GB1198的技术指标在上述标准基础上提供了更高的测量裕度：其最高分辨率可达0.1μΩ，准确度为±（读数×0.2%+2字），测量范围覆盖500μΩ至200Ω，各档位均满足规程要求。

三、关键技术参数分析

3.1 多档位电流输出与量程覆盖

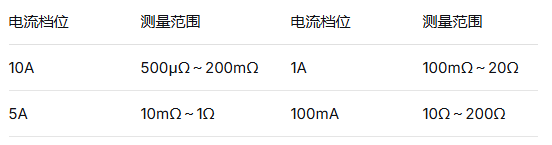

GB1198输出四档电流，具体对应关系如下：

该设计具有以下技术考量：10A大电流档位可有效击穿接地连接点表面的氧化膜或锈蚀层，获取真实的接触电阻值，这也是规程推荐采用的测试电流；而100mA小电流档位则适用于对较高阻值回路的测量，如部分信号接地系统或对测试电流有限制的场景。四档位布局兼顾了不同工况需求，避免了单一电流档位在极端量程下的精度损失。

3.2 准确度与分辨率指标

设备准确度标称为±（读数×0.2%+2字），以10A档测量100mΩ为例，绝对误差约为0.2mΩ+2个字（即0.2μΩ，按最高分辨率0.1μΩ计），整体误差在可接受范围内，满足接地导通测试对于区分正常值（通常≤50mΩ）与异常值（＞100mΩ）的判定需求。最高分辨率0.1μΩ的设定，使得微电阻变化的趋势分析成为可能，有助于判断接地连接点性能的缓慢劣化过程。

3.3 电压输出能力

该仪器最大输出电压为25V，这一参数在大电流测试场景下具有重要意义。根据欧姆定律，在10A电流下测量200mΩ电阻时，测试回路压降为2V，远低于25V输出能力，意味着仪器在绝大多数测试场景下均能保持恒流输出，不会因负载能力不足而引入额外误差。

四、供电方案与现场适应性

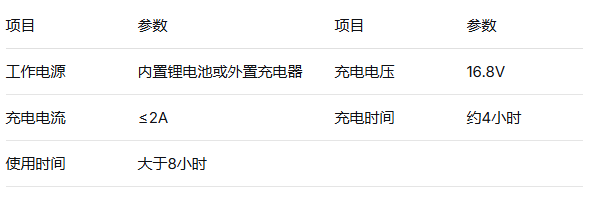

接地导通测试的现场环境多变，往往面临无交流电源可用的情况。GB1198采用内置锂电池与220V交流供电自适应方案，其主要电源参数如下：

该方案的技术价值体现在：锂电池供电消除了对现场电源的依赖，尤其在变电站扩建区域或输电线路塔基等远端测试点，无需布放长距离电源线，减少了准备时间。以单次导通测试耗时约3-5秒计，8小时续航可支持数千次测试，足够完成中小型变电站全部接地引下线的普查工作。当内置电池电量不足时，可通过外置充电器接入100~240V交流电网继续工作，实现了现场使用的无间断切换。

五、结构设计与便携性

手持式设备的实用性与物理参数密切相关。GB1198主机尺寸为325mm×225mm×125mm，重量为3.6kg（不含测试线）。相较于传统柜式导通测试仪（通常重量在10kg以上），该尺寸与重量设计使得单手提携和单手操作成为可能，降低了操作人员在高空或狭窄空间作业时的负担。

六、环境适应性

设备工作温度范围为-10℃～50℃，相对湿度耐受90%，基本覆盖了我国绝大部分地区户外作业的气候条件。在北方冬季低温环境下，锂电池的放电性能可能受到一定影响，但16.8V的充电电压设计保留了电压裕度，可在一定程度上补偿低温导致的容量衰减。5.6英寸高亮度液晶屏的采用，确保了户外强光下的可视性，减少了因屏幕反光造成的误操作概率。

七、保护机制与操作可靠性

接地导通测试在操作过程中面临多种异常风险，GB1198集成了断线保护、断电保护和过热报警三项核心保护功能：

• 断线保护：当测试回路开路或测试线意外脱落时，仪器自动切断电流输出，避免操作人员触碰裸露端子时发生电击风险。

• 断电保护：在测试过程中若发生电源中断，仪器自动保存当前测试数据并安全释放回路中的残余电荷，防止设备内部元器件受损。

• 过热报警：当大电流连续测试导致功率器件温升超过设定阈值时，发出声光报警并限制输出，确保仪器在安全热状态下运行。

八、数据管理功能

该仪器支持本机存储与USB存储两种数据保存方式。本机存储适用于现场快速记录，无需额外设备即可保留测试结果；USB存储则便于将测试数据转移至计算机进行统一分析管理，可对接电力行业通用的设备台账系统或状态检修数据库，降低了数据二次录入的工作量。

九、应用场景与技术要点

变电站接地网测试：在220kV及以上电压等级变电站中，接地引下线数量通常达到数十至上百根。GB1198的快速测试能力和长续航特性可满足单日内完成全站测试的工作安排。建议在测试前清除接地引下线表面的油漆或锈蚀物，确保测试夹与金属本体可靠接触，以反映真实的导通状态。

输电线路杆塔接地测试：输电线路杆塔分散分布于野外，无外接电源为常态。内置锂电池供电使远端塔位的测试成为可能。需注意在测量前确认线路已停电并挂接地线，防止感应电压对测试设备造成干扰。

发电厂设备接地检查：发电厂环境中，汽轮机、发电机等旋转设备的接地回路通常伴随振动工况，更容易出现连接松动。建议定期使用10A电流档位进行跟踪测试，对比历史数据的变化趋势，预判连接点的可靠性。

十、结语

GB1198手持式接地引下线导通测试仪在电源适应性、量程覆盖、便携性和保护机制等方面进行了针对性设计，各项指标满足或优于现行规程要求。其多档位电流输出实现了从微欧级到百欧级电阻的全范围覆盖，锂电池与交流自适应供电方案解决了现场测试的电源瓶颈，完善的保护功能保障了设备和人员安全。对于电力系统运维及检修技术人员而言，该设备可作为接地导通测试的实用工具，在提高测试效率的同时，有助于提升接地装置状态评估的准确性。

在电力设备状态检修不断深入的背景下，接地导通的周期性测试和趋势分析将愈发重要，具备高分辨率、宽量程和良好便携性的测试仪器，将成为现场技术人员的可靠选择。
