铁芯接地电流测试的宽量程与抗干扰设计解析——GB5536技术特性探讨

引言

变压器铁芯接地电流的测量，是判断铁芯是否存在多点接地故障的主要技术手段。正常运行状态下，铁芯仅通过一点接地，接地回路中流过的电流为毫安级微弱泄漏电流。一旦铁芯出现第二点接地，形成闭合环流，电流值可跃升至数十安培甚至更高，铁芯局部温度快速上升，直接威胁主变压器的安全运行。

因此，一台合格的铁芯接地电流测试仪，既需要在毫安级别具备足够的分辨能力以捕捉早期故障征兆，又需要在安培级别保证测量不饱和、不溢出，同时还需在变电站强电磁干扰环境下维持数据的稳定性。以下从量程设计、抗干扰结构、信号呈现方式及数据管理四个维度，对GB5536的技术特性进行分析。

一、量程与分辨率的动态覆盖能力

GB5536的电流测量范围为AC 0.00mA～1000A，最小分辨率0.01mA，精度指标为±0.5%rdg±5dgt。

这一量程设计的工程意义在于：单一仪器即可覆盖从正常巡检到故障排查的全部电流等级。正常工况下，铁芯接地电流通常在数毫安至数十毫安之间波动，0.01mA的分辨率足以识别毫安级别的细微增量，而该增量往往对应铁芯绝缘受损的早期信号。当发生两点接地故障时，环流可能骤增至数百安培，1000A的上限有效避免了量程溢出导致的“OL”显示，使测试人员能够在故障状态下直接读取真实电流数值，无需更换仪器或切换档位。

频率响应范围为10Hz～1000Hz，覆盖了工频50Hz/60Hz及其主要谐波分量。在电力系统中，铁芯接地回路的异常电流往往伴随谐波成分的变化，宽频响应为后续谐波分析提供了硬件基础。

二、钳头结构与抗干扰技术

现场测试环境中，强磁场干扰是影响钳形电流表数据可信度的主要因素。大电流母线、相邻带电设备均会产生杂散磁场，耦合进入钳头感应回路，导致测量值漂移或重复性差。

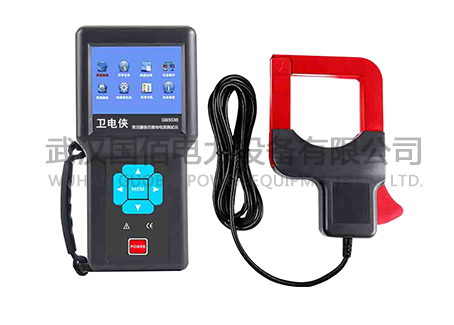

GB5536的电流钳采用80mm×80mm方形大口径结构，可包覆较粗的接地引下线或母排，无需断开被测线路即可完成卡钳操作，属于非接触式测量方式。其铁芯材料选用坡莫合金，该材料具有高初始磁导率和低矫顽力特性，在小信号激励下能够输出足够的感应电动势，这对于毫安级小电流的准确拾取至关重要。

同时，电流钳应用了CT双层屏蔽技术，内层屏蔽用于抑制电场耦合干扰，外层屏蔽用于削减磁场耦合干扰。双层结构的综合效果是提升了信噪比，使仪器在开关站、GIS室等复杂电磁环境下仍能保持精度指标内的测量结果。这一点对于同一测点多次测量的一致性改善有直接帮助。

三、波形显示与操作交互设计

GB5536配备3.5寸彩色触摸液晶屏，显示域为71mm×53mm，除数值显示外，还具备实时电流波形显示功能。

波形呈现的意义超越了简单的数据显示。技术人员通过观察电流波形形态，可以辅助判断干扰来源：工频正弦波形良好时，接地电流主要来自电容耦合或感应泄漏；波形出现明显畸变或谐波丰富时，则可能与铁芯饱和、非线性负载接入或整流类设备影响有关。这种从“数值判断”升级为“形态判断”的能力，为现场故障性质预判提供了额外信息维度。

操作方面，仪器同时支持触摸屏控制与实体按键控制。实际作业场景中，测试人员可能佩戴绝缘手套，此时触屏操作灵敏度下降，按键操作依然可靠；而在记录数据或浏览波形时，触屏的便捷性更高。双模交互方式减少了现场操作对特定条件的依赖。

四、报警阈值设定与数据管理闭环

铁芯接地电流的预警值设定是运维工作的核心环节之一。GB5536支持报警临界值在10mA～99.9mA范围内自由设定，当测试值超出设定阈值时，液晶屏闪烁且蜂鸣器发出声音提示。

该报警功能的实用价值体现在：巡检过程中测试人员无需持续注视屏幕数值变化，仅需根据声光信号即可判定异常测点，提升了多测点批量巡检的工作效率。阈值下限可设定至10mA，便于将报警门限与设备出厂值或历史健康值对齐。

数据存储容量为100组，每条记录支持测试点编号设置。这一功能为设备台账管理提供了便利——同一变压器多次测试的数据可按编号归类，便于纵向比较接地电流的时间演变趋势。通过USB接口可将仪表内所有数据导出至电脑，导出的数据可用于制作设备健康趋势图，辅助制定检修计划。

此外，仪器内置2600mAh可充锂电池，充满电压约4.2V，主机额定电流最大180mA，续航能力可支持一次完整巡检任务。开机默认5分钟后自动关机，也支持关闭自动关机功能，以适应长时间连续监测场景。

结语

变压器铁芯接地电流测试并非一项复杂的高端测试项目，但它的测试结果直接关系到主变压器的安全裕度。一台合格的测试仪，需要在宽量程精度、抗干扰性能、操作便利性和数据管理功能之间取得平衡。

从GB5536的技术参数来看，其在0.01mA分辨率与1000A上限之间建立了宽动态测量区间，坡莫合金铁芯配合双层屏蔽结构针对变电站强磁场环境做出了针对性设计，波形显示与双模操作提升了现场使用体验，报警与存储功能为巡检数据化管理提供了支撑。这些技术特性共同构成了适用于电力一线技术人员日常运维与故障排查的完整工具链。
