变压器铁芯接地电流测试技术应用与设备选型分析 ——基于GB5535型测试仪的工程实践参考

一、技术背景与测试需求

变压器铁芯接地电流的监测是电力设备状态检修中的常规项目。铁芯多点接地或接地回路中出现异常环流时，会引发局部过热、绝缘劣化甚至设备故障。现场工作中，测试人员通常需要在一段连续时间内记录接地线上的交流电流变化，以判断接地回路是否存在间歇性导通或负荷波动引起的异常分量。因此，测试仪器不仅需要满足宽量程和高分辨率的测量要求，还需具备数据记录与趋势分析能力，以便于后续横向比对和故障追溯。

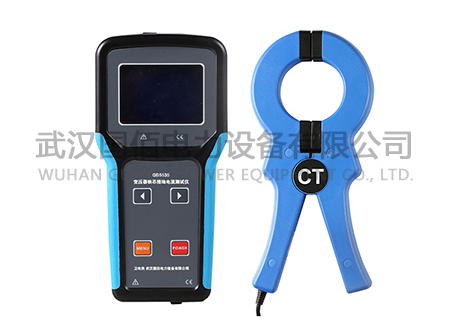

目前市面上钳形电流表种类较多，但在长期在线监控场景下，普通手持表受限于存储容量和记录间隔设定功能，难以胜任无人值守的连续监测任务。本文结合一款具备TF卡存储和间隔记录功能的测试仪（GB5535），从技术参数与现场适用性角度展开分析，供运维检修人员参考。

二、测量能力与量程匹配性

该测试仪采用钳形CT均值检流方式，量程覆盖0.0mA至1000A交流电流。对于变压器铁芯接地电流的常规监测场景（通常为毫安级至安培级），0.1mA的分辨率能够有效捕捉微小电流波动，而1000A的上限则满足了低压侧大电流回路或临时挂接负荷测试的备用需求。

精度标称为±0.5%FS（满量程百分比），在毫安级低端测量时，需注意FS误差带来的绝对偏差相比读数值可能偏大。因此在实际应用中，若主要监测对象集中在100mA以下区间，建议选用更小量程的专用毫安级钳表作为比对，或在使用前对该设备进行低量程段的线性核查。该参数更适用于日常巡检和相对变化趋势记录，而非作为精密计量标准。

钳口尺寸Φ50mm，适配常见变压器铁芯接地扁钢或圆钢，同时也适用于大部分电力电缆、母排及绝缘导线。标准引线长度为2米，在高压开关柜或变压器本体附近操作时，可保证人员与带电部位的安全距离。

三、记录功能与现场部署

该设备的核心工程价值在于其记录与存储体系。内置实时时钟可设定记录间隔（1～60分钟可调），配合TF卡存储介质，最大可保存9999组数据，且掉电后数据不丢失。这一设计使得测试人员可将其挂接在现场，按设定间隔自动记录接地电流变化曲线，无需人员值守。

以间隔5分钟、连续记录30天计算（共8640组），容量完全满足一个月周期的数据采集需求。节电模式下连续工作时间约2天，若需超长时间监测，建议外接充电宝或使用定时唤醒策略——但该设备规格中未明确支持外接电源供电，实际部署时需根据现场电源条件另行规划。

存储数据通过USB接口导出，配套监测软件支持在线实时监控与历史数据查询、排序、滤波、报表生成及打印。对于技术人员而言，历史趋势图可直观反映铁芯接地电流随负荷、温度或时段变化的规律，有助于区分正常波动与故障前兆。

四、安全设计与环境适应性

在安全参数方面，该设备线路电压等级为AC600V以下，适用于10kV/35kV变压器低压侧及中性点接地回路的测试（高压侧需通过CT二次或专用绝缘杆操作）。绝缘电阻大于20MΩ（1000V），满足IEC1010-1及IEC1010-2-032安规要求，污染等级2，CAT III 600V，可在工业配电环境中正常使用。

工作温度范围为-10℃～40℃，相对湿度80%rh以下，基本覆盖我国大部分地区非极端气候条件下的户外作业需求。存放温度扩展至-10℃～60℃，但需注意电池在低温环境下放电效率下降，冬季现场使用时建议将主机置于保温箱内或贴身携带，以减少续航衰减。

电池系统采用DC6V镍氢充电电池（1.2V×5），低电压提示点为5.2V，此时仪器仍能保证测量精度，但提示后应尽快结束测量或更换备用电池，以免因突然断电导致未存储数据丢失。额定功耗节电模式15mA，最大25mA，按此计算2天续航为理论值，实际使用时若频繁操作屏幕或开启背光，续航会相应缩短。

五、工程适用性与选型建议

综合来看，该测试仪适用于以下典型场景：

1.变压器铁芯接地电流季度性普测——快速读数并记录，无需人工抄表。

2.异常接地故障排查——长时挂接，捕捉间歇性多点接地信号。

3.负荷波动跟踪——结合时间戳分析接地电流与负荷曲线的相关性。

4.检修前后比对——通过历史数据判断检修效果。

需要留意的是，该设备采用均值检流方式，对于非正弦波或含有较高谐波分量的电流，其显示值会与真有效值钳表存在一定偏差。现场若涉及变频设备或整流负荷回路，建议与其他真有效值仪器进行交叉验证。

此外，规格中标注电流钳质量为468kg，该数值明显为录入错误（应为468g），实际使用中单手持钳操作无明显负重感。主机含电池约409g，整体手持重量适中，适合长时间巡检作业。

六、结语

变压器铁芯接地电流测试的难点不在于单次测量，而在于持续记录与趋势分析。GB5535型测试仪在大存储、可编程记录、实时时钟和配套分析软件方面做了针对性设计，可满足电力检修班组对铁芯接地电流日常监控和数据积累的需求。技术人员在实际选用时，应根据被测回路的电流范围、波形特征、监测时长和环境条件，结合本设备参数进行匹配评估，必要时辅以其他仪表组成综合测试方案。
